风是一种可再生的清洁能源
我国风能资源非常丰富
如果想要将其捕获并充分利用起来
需要造出追风的巨人——
风力发电机
风机为什么要做这么大？
是怎样建造的？
如何把“风”变成“电”？
今天
中国能建葛洲坝电力公司
就带你了解
“追风巨人军团”的建造方式
“巨人”的异禀天赋
风是一种因空气流动而产生的自然现象
地表的空气在太阳的照射下受热膨胀上升
在上升的过程中空气逐渐冷却变重下降
如此反复便诞生了风
风的特点是
高度越高
风的强度越大
风的流向稳定性越好
所以风机为了捕获更高质量的风
也越造越大
变成了“巨人”

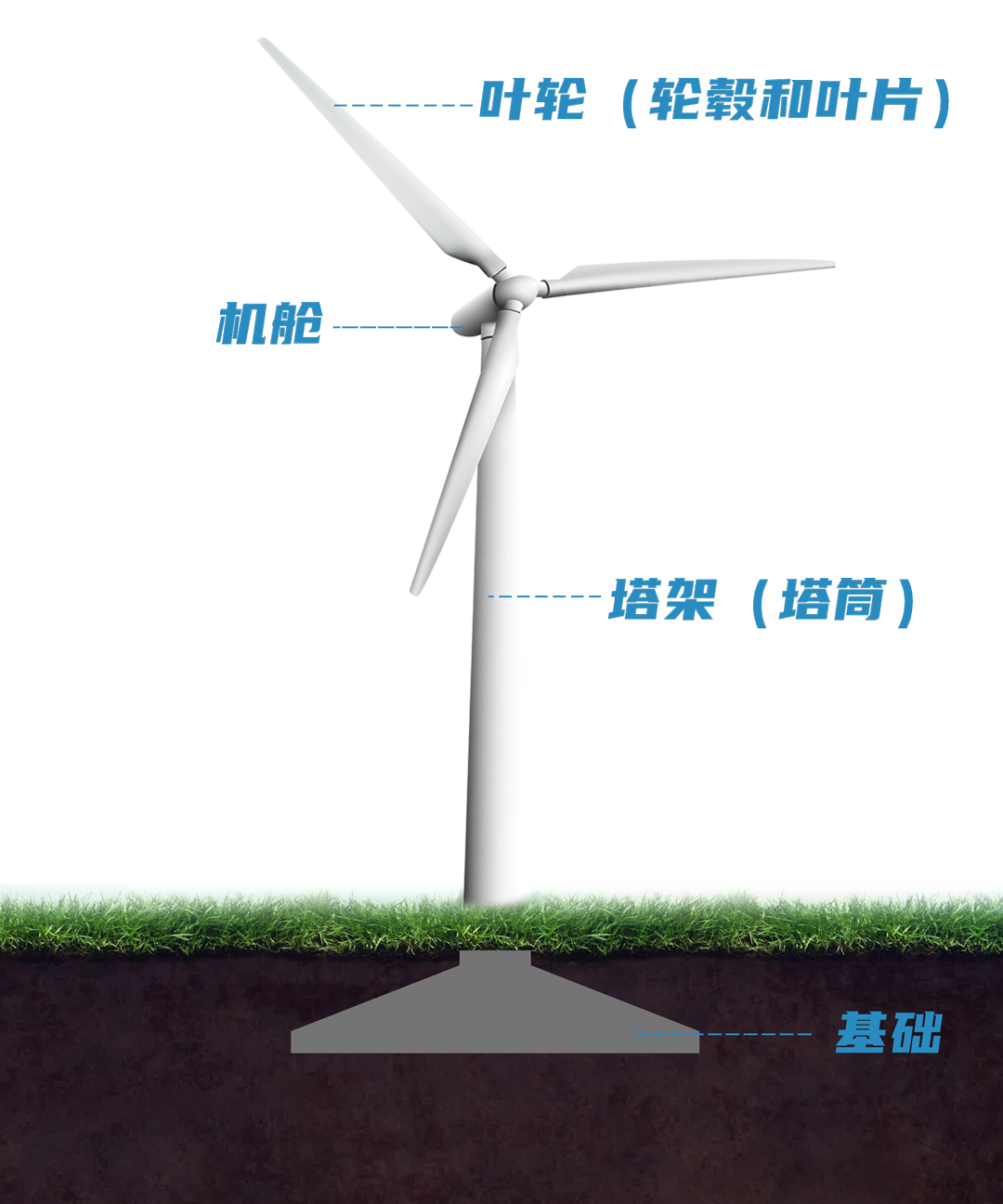

▲风力发电机的组成部分
“巨人”站得更高
它的高度可达到140米以上
相当于近47层高楼

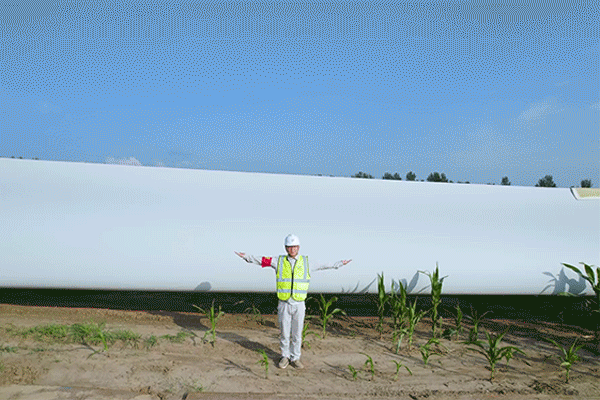

其叶片长达95米
叶轮旋转覆盖的范围
相当于近4个标准足球场的总面积
风机的叶轮越大意味着捕获的风能更多
发电量更高
以视频中的风机为例
发电一小时
可供一个三口之家使用两年多

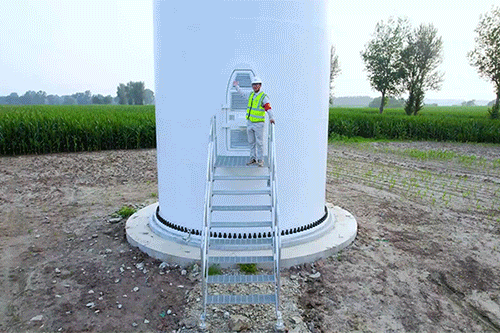

“巨人”站得更稳
“巨人”的稳固
始于其坚实的基础
利用混凝土块的庞大重力
以及特殊的结构设计
确保风电机组在风雨中屹立不倒
发电机组整机重量高达近609吨
甚至超过我国长征七号运载火箭
可承载10级以上强风
“巨人”的成长日记
运输篇

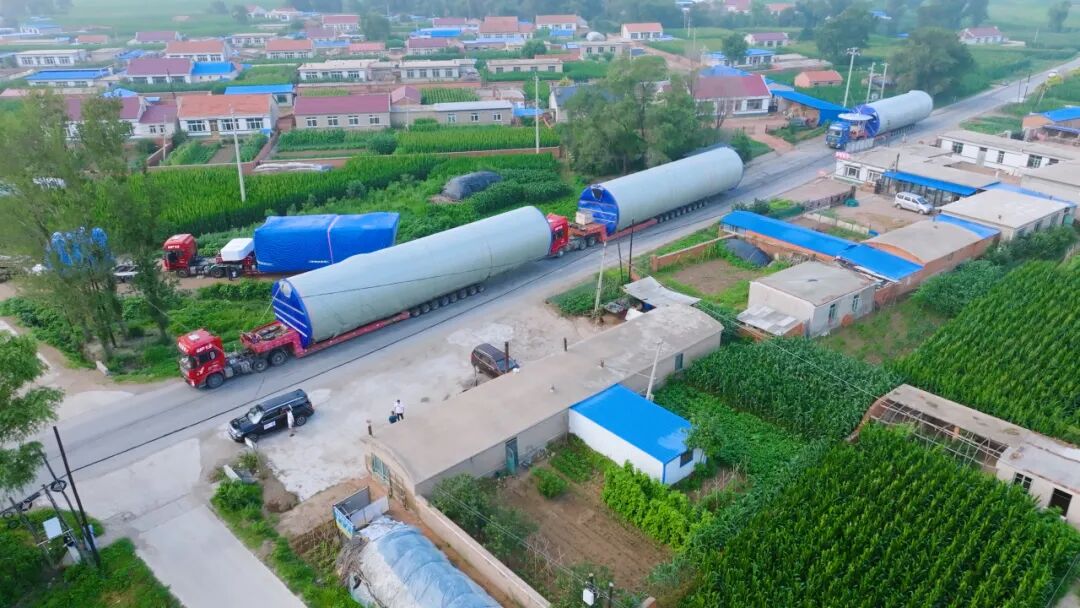

▲风机塔架运输
风机的叶片、轮毂、机舱、塔架各部件
由于体型庞大
需要专业的大件运输车进行运输
其中叶片更是需要特制的叶片运输车运输
将叶片锁定在运输车上
在遇到低矮的电线等障碍物时
可以自由调整方向和角度
保证了运输过程的安全
▲风机叶片运输车
浇筑篇
风机基础需要向下扎根20米
在浇筑模板、钢筋等编制完成后
使用浇筑车
一次性分层浇筑一个
钢筋混凝土结构的实心体
由专业质检人员
检测混凝土强度等指标是否达标

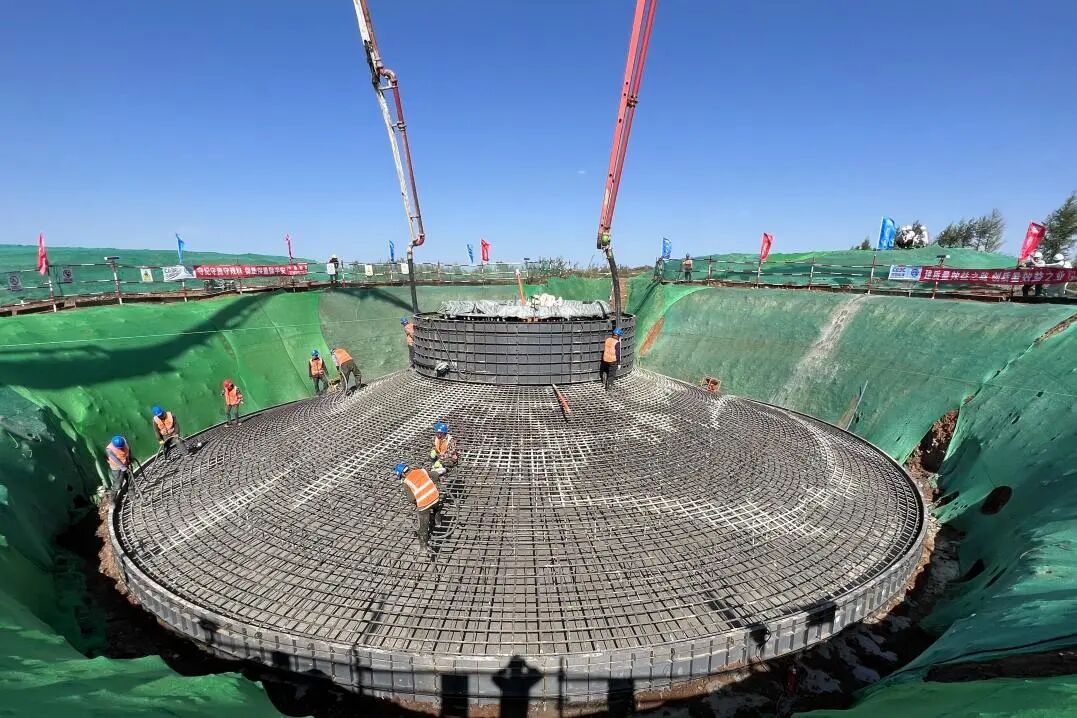

▲混凝土浇筑基础
吊装篇

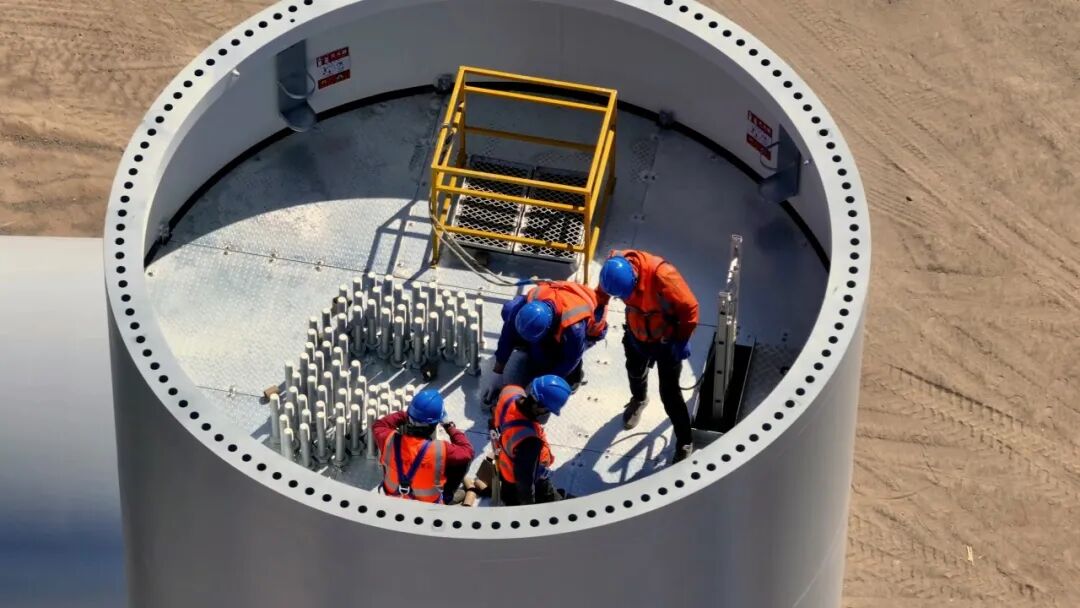

▲连接安装塔架
使用吊车移动塔架精准对位
施工员在每节塔架的连接处
使用电动力矩扳手和液压扳手将螺栓紧固

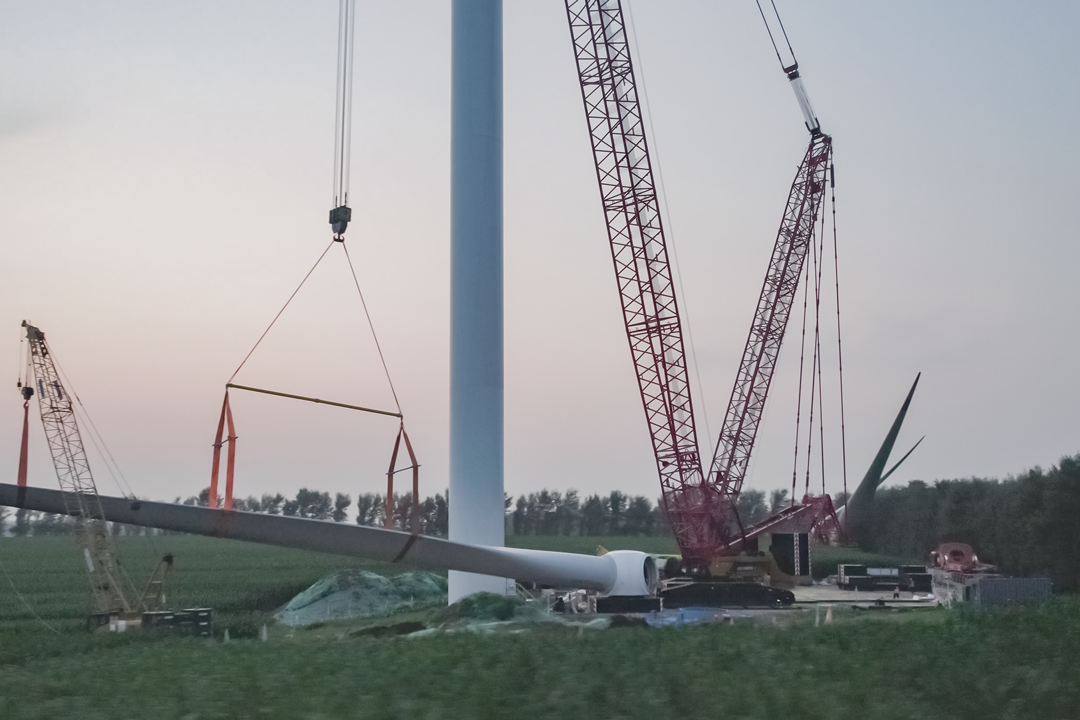

▲地面拼装轮毂和叶片
在塔架和机舱吊装完毕后
在地面拼装轮毂和叶片组成叶轮

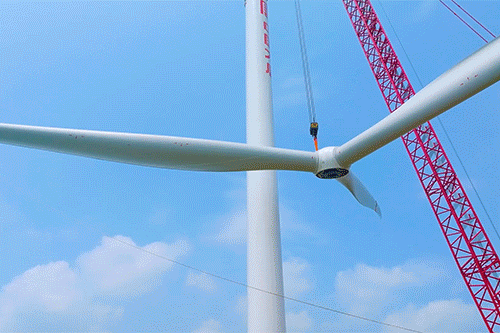

▲正在吊装的叶轮
吊装风机的履带吊车自重近1000吨
可一次吊起600辆小轿车
所以采用叶轮吊装的施工方案
一次将整个叶轮吊起安装

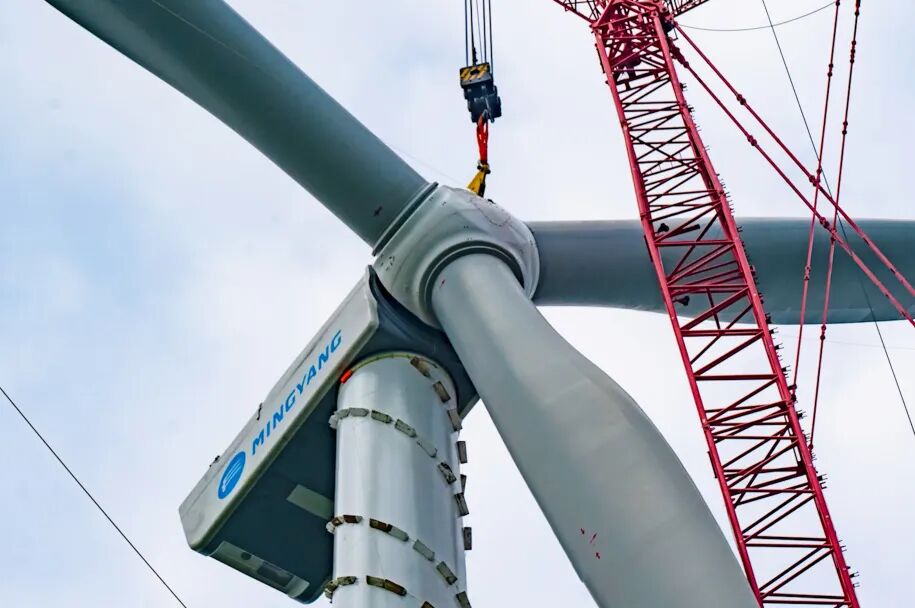

▲对接安装叶轮
施工员在风机顶部将内部线路连接后
整台风机安装完毕
“巨人”整装待发
为并网发电做好准备
“巨人”的自我修养
风吹动这些庞大的叶轮旋转
尽管一分钟才转动18圈
但经过机舱的变速装置
发电机转速仍可达到1800转每分钟

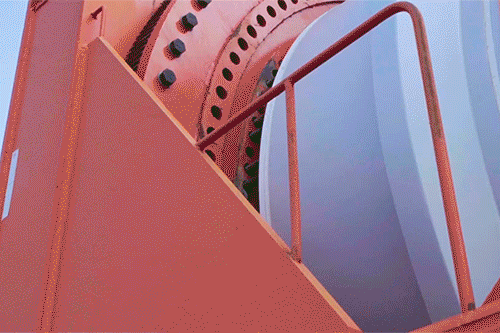

▲机舱接口
为了更好地捕获风能
“巨人”将随着风向360度旋转“摇头”
时刻保持正面迎接呼啸的风
▲左右“摇头”的风机
如果突遇极端大风
“巨人”为避免“消化不良”
导致机舱发电系统故障
甚至倾倒的危险
叶轮将迎风面降到最小并锁定停止转动
以此来保护自己
▲锁定停止转动的风机叶片

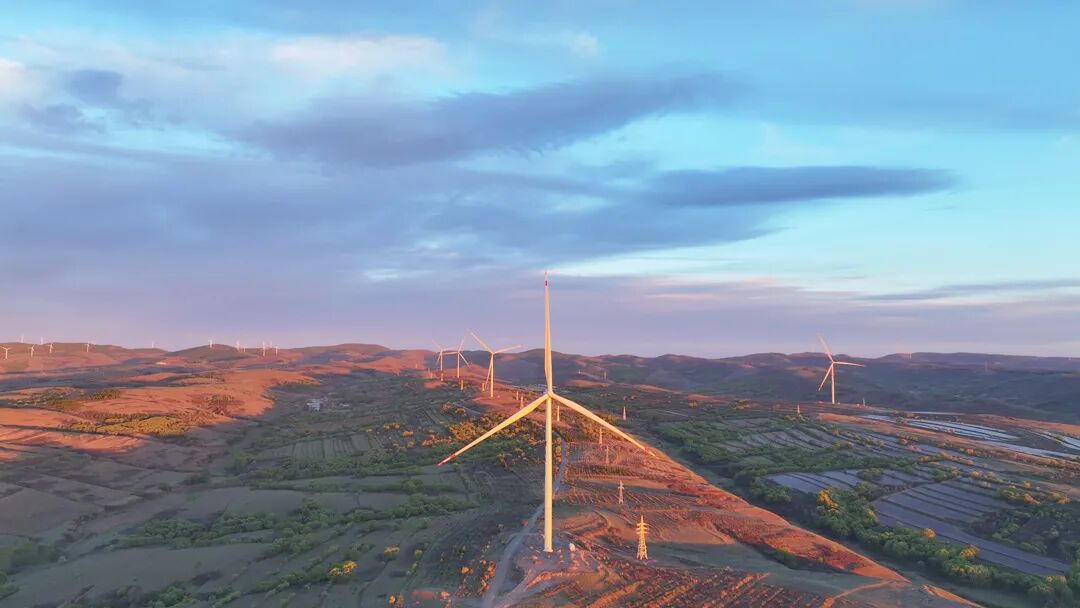

“巨人”的组团出征
仅仅一座风机的力量相当有限
它们将组成“巨人军团”并网发电
所发电量经过输电线路进入升压站
再通过损耗更小的高压输电网络
将电力送到千家万户

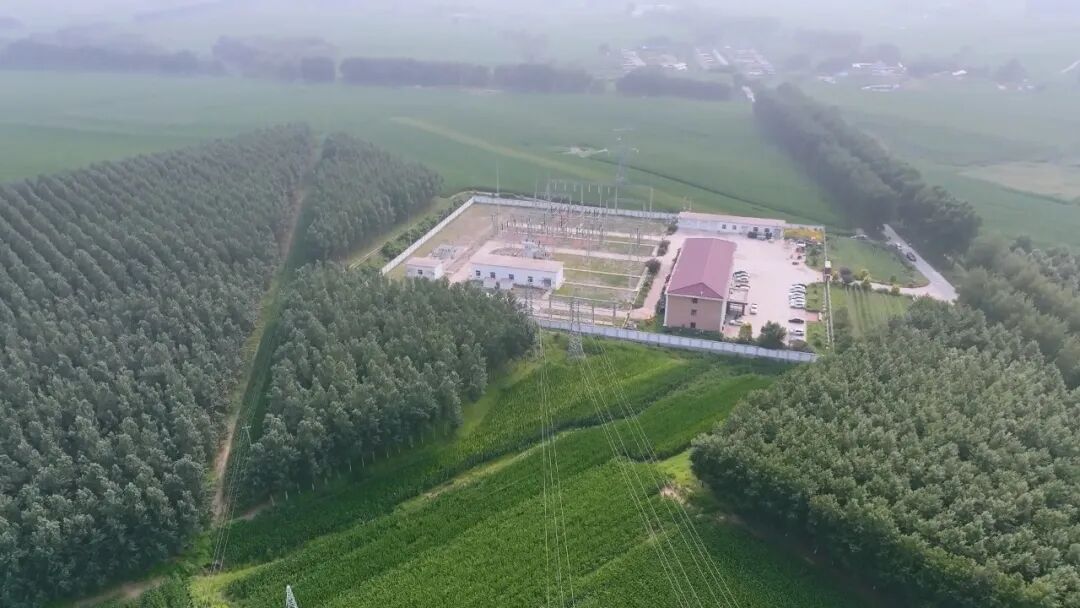

▲升压站

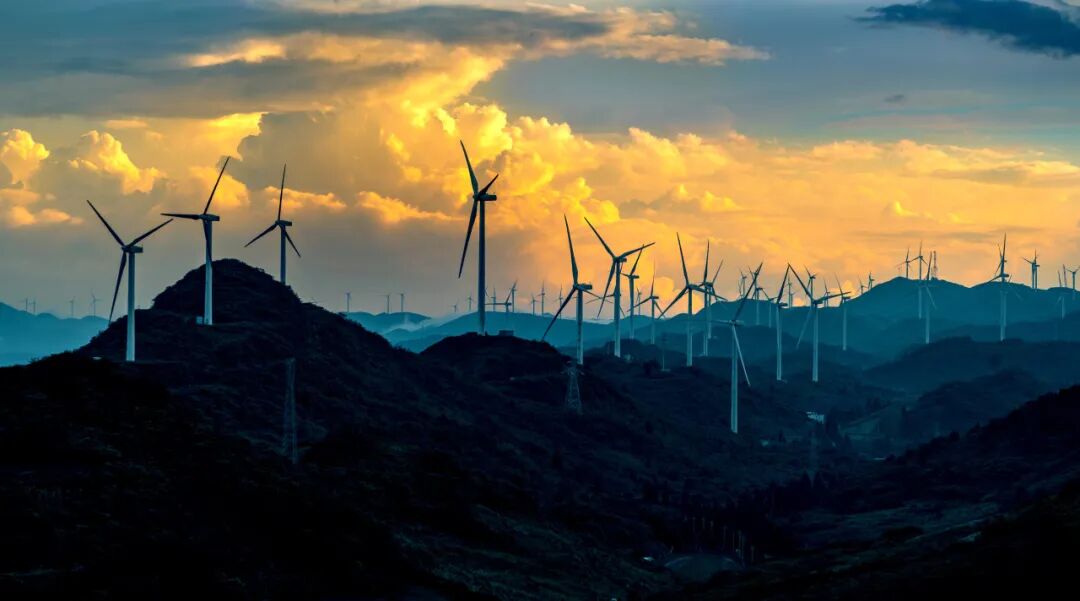

如今
中国能建的“追风巨人军团”
已遍布大江南北
它们作为捕风者
为我们提供源源不断的清洁能源
守护着这片蓝天绿地
↓↓↓↓↓↓
辽宁 昌图金山二期150兆瓦风电项目
内蒙古 乌兰察布150兆瓦风电项目
四川 米易龙肘山50兆瓦风电项目
湖北 利川49.3兆瓦齐岳山风电项目
