IPv6地址获取篇

H3C WLAN

老铁，号称为每一粒沙子编上地址的IPv6你听说了吗？

发个红包给你详细讲讲~

红包来啦

点我点我抢红包

红包

妙啊妙啊，再来一个

点我点我抢红包

红包

且听我细细道来~

IPv6地址获取篇

IPv4地址空间危机：IPv4 地址用32bit表示。2011年2月份负责IP地址分配的国际权威组织ICANN发表声明，指出最后一批IPv4地址已经分配完毕。那么新一代的IPv6有什么优势？无线终端都支持吗？一起来看看吧~

一

IPv6地址结构

二

RS/RA报文

三

IPv6无状态地址自动配置

四

IPv6有状态地址自动配置

五

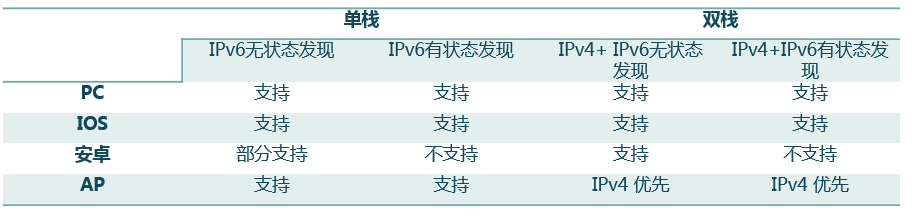

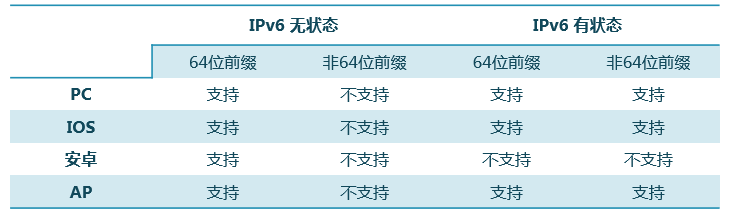

设备支持情况

一 IPv6地址结构

1、地址长度：128bit

2、地址表达式：冒号十六进制记法，每16位用十六进制表示，各值之间用冒号分隔

ABCD:EF01:2345:6789:ABCD:EF01:2345:6789

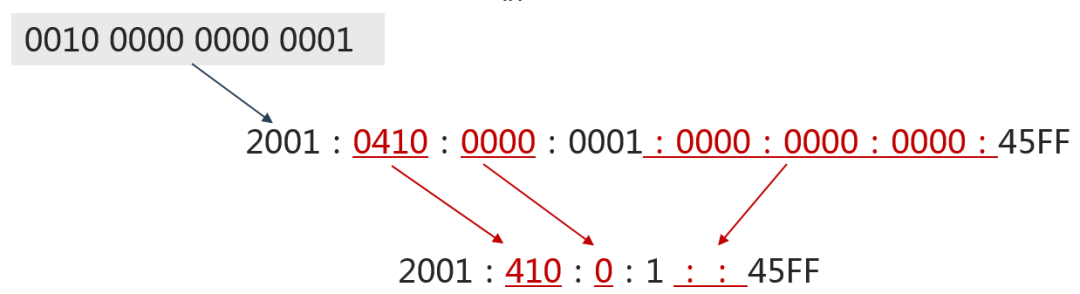

3、为了缩短书写长度，可以压缩表16位表示：

→段内前导0压缩

→全0段压缩

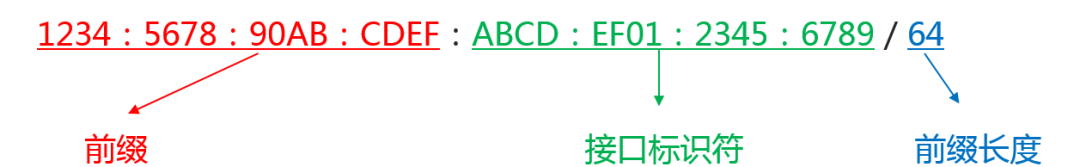

4、地址组成：

IPv6 地址=前缀+接口ID

-前缀，相当于IPv4 中的网络ID

-接口ID，相当于IPv4 中的主机ID

IPv4地址结构

IPv6地址结构

二 RS/RA报文

IPv6中ND协议的RS和RA报文主要是用于无状态地址自动配置，那么它们分别都是什么含义呢？

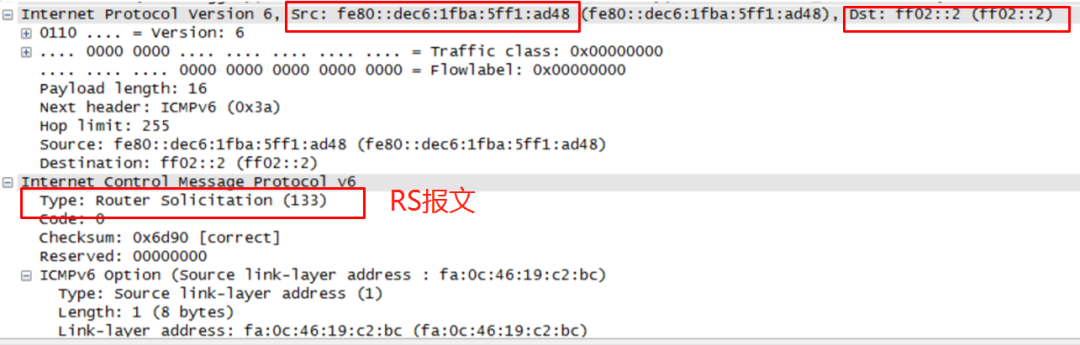

路由器请求RS：RS报文为主机侧发送，用于要求路由器迅速提供路由器公告。要求路由器立即产生路由器通告消息，而不必等待下一个预定时间。IP部分源地址为发送接口IPv6地址或全0，目的地址为路由器多播地址FF02::2。

（1）M位---->（决定是否有状态获取哦）

Managed Address Configuration Flag，置位时使用有状态可管理的协议进行自动地址配置，否则只使用无状态自动地址配置。

（2）O位

Other Configuration Flag，表示是否使用有状态协议配置其他参数（比如DNS等），置位表示使用有状态协议，不置位表示使用无状态自动配置。

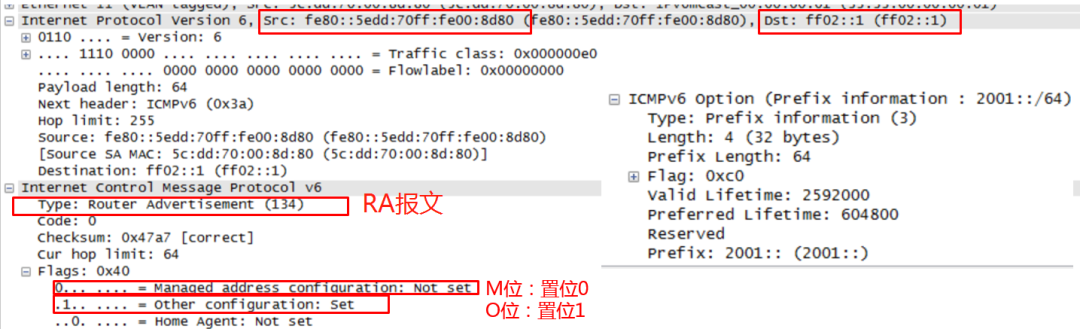

路由器通告RA：RA报文由路由器侧周期发送，通告它的存在以及配置的链路和网络参数，或者以公告响应路由器请求。IP部分源地址为发送接口链路本地地址，目的地址为所有节点多播地址FF02::1。

RA报文通过TLV 方式增加option来进行更多信息的传递。我们主要关注option 3(Prefix Information)和option 5（路由器侧接口MTU）。

三 IPv6无状态地址自动配置

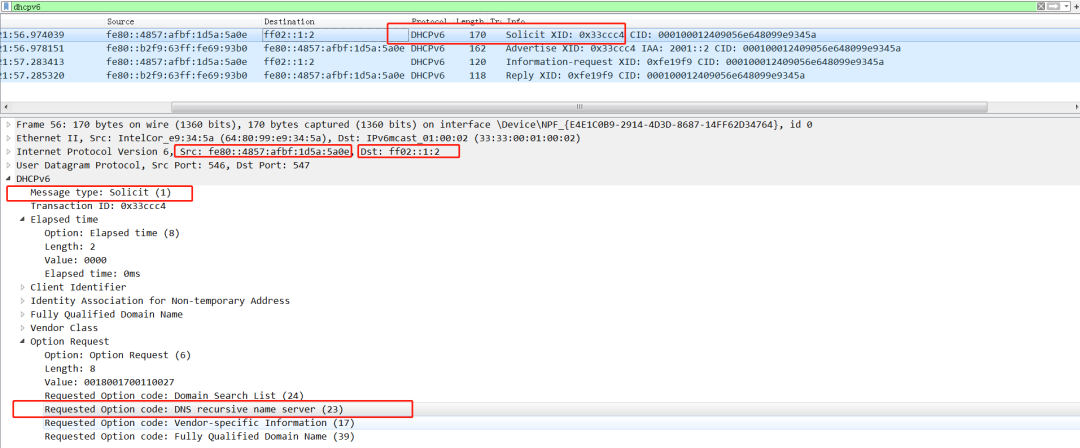

无状态地址配置是指客户侧利用路由侧发送的RA报文中option 3（Prefix Information）值来作为IPv6地址前缀，再自动生成接口标识以形成完整IPv6地址的配置方式。该方式下，客户侧会根据RA报文自动生成下一跳为路由侧接口FE80地址的缺省路由。（如果需要客户侧获取DNS信息，则路由器发送的RA报文中O位被置1，以使客户侧发起仅获取DNS信息的DHCPv6请求。）

优点

真正的即插即用：主机连接到没有DHCP 服务器的网络也可以获取地址，访问网络。

网络宿迁方便：主机连接到一个新的网络时，会获得新的地址，同时原有的地址仍旧可以保存一段时间，不会对原有的网络造成中断。

配置关键点

缺省M位未置位，无状态发现获取地址

[AC] interface Vlan-interface2

[AC-Vlan-interface2]ipv6 address 2001::1/64 //配置设备接口IPv6地址及前缀长度信息，必配

[AC-Vlan-interface2]undo ipv6 nd ra halt //开启设备IPv6 ND RA报文发送能力，必配

[AC-Vlan-interface2]ipv6 nd autoconfig other-flag //O位置位，可选

报文交互

四 IPv6有状态地址自动配置

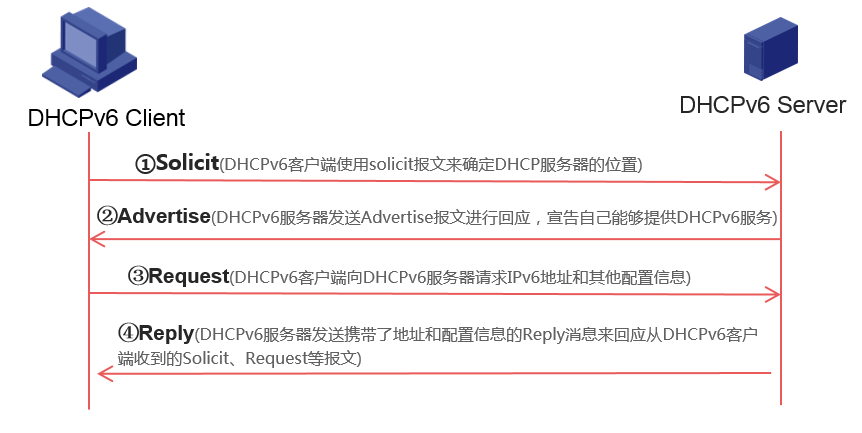

有状态地址自动配置是DHCPv6协议来给主机动态分配IPv6地址。DHCPv6（Dynamic Host Configuration Protocol for IPv6）是针对IPv6编址方案设计的，为主机分配IPv6前缀、IPv6地址和其他网络配置参数的协议，其工作机制与IPv4 网络中的DHCP 协议一样。
